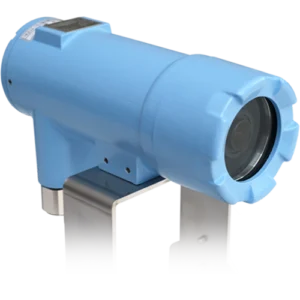

小型耐圧防爆アナログHDカメラ
RD-211AHD
耐圧防爆構造：ExdⅡCT6
防塵防水性能：IP65
価格：オープン価格
Zone1
Zone2
製品の特長
高解像度な小型防爆アナログカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
- 高画質のアナログハイビジョン（AHD2.0 / TVI / CVI）に対応
- 防爆カメラとしては小型・軽量（約1.5kg）の「手のひら」サイズを実現し、場所を選ばず取付可能
- 駆動部分が全くなく、メンテナンスの手間を抑えて長期間の運用が可能
接続例
機器仕様
| 型式 | RD-211AHD | |
|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 |
| 塗装 | メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可) | |
| 防爆性能 | 耐圧防爆構造 ExdⅡCT6 【型式検定合格番号：第TC17196号】 （水素・アセチレン・二硫化炭素を含むすべてのガスに適合，但し０種場所を除く） |
|
| 防塵防水性能 | IP65 ［IEC 60529:2001，JIS C 0920:2003 防噴流形］ | |
| 電源 | 給電 | DC12V ±10% |
| 消費電力 | 1.8W （最大） | |
| カメラ性能 | 撮像素子 | 1/3インチ CMOS 200万画素 |
| 最低被写体照度 | 0.015 lux （標準レンズF1.2使用時） | |
| シャッター速度 | 自動・手動（1/30,000秒 ～ 1/30秒） ・FLICKERを選択可能 | |
| その他 | デイナイト機能，逆光補正，曇り除去補正，デジタルノイズリダクション，電子感度補正 | |
| レンズ性能 | 種類 | バリフォーカルレンズ |
| 焦点距離 | 標準レンズ：2.7 ～ 12.0mm ズームレンズ（オプション）※1：6.0 ～ 22.0mm |
|
| F値 | 標準レンズ：F1.2 ズームレンズ（オプション）※1：F2.2 |
|
| 画角 | 標準レンズ：水平 90° ～ 30°， 垂直 50° ～ 17° ズームレンズ（オプション）※1：水平 40.5° ～ 14.4，垂直 15.7° ～ 8.8° |
|
| ビデオ性能 | 水平解像度 | AHD 2.0 / TVI / CVI： 1,920 x 1,080 CVBS（NTSC / PAL）：550TV本 |
| 映像出力 | コンポジットビデオ，1.0Vp-p，75Ω | |
| 適合ケーブル （２本）※2 |
映像 | 同軸ケーブル 5Cタイプ・BNCコネクタ，Φ7 ～ 8mm |
| 電源 | Φ10 ～ 11mm | |
| 付属品 | L形BNCコネクタ（5C-FB用），圧着スリーブ，中心コンタクト， コントロールスイッチ |
|
| 外形寸法 | W 77mm × D 198mm × H 108.5mm （ケーブルグランドを除く） | |
| 重量 | 約1.5kg | |
| 使用環境 | -10°C ～ +40°C， 80%RH以下， 結露・氷結なきこと | |
※１ レンズ種類は注文時にご選択ください。
※２ ケーブルは付属しません。

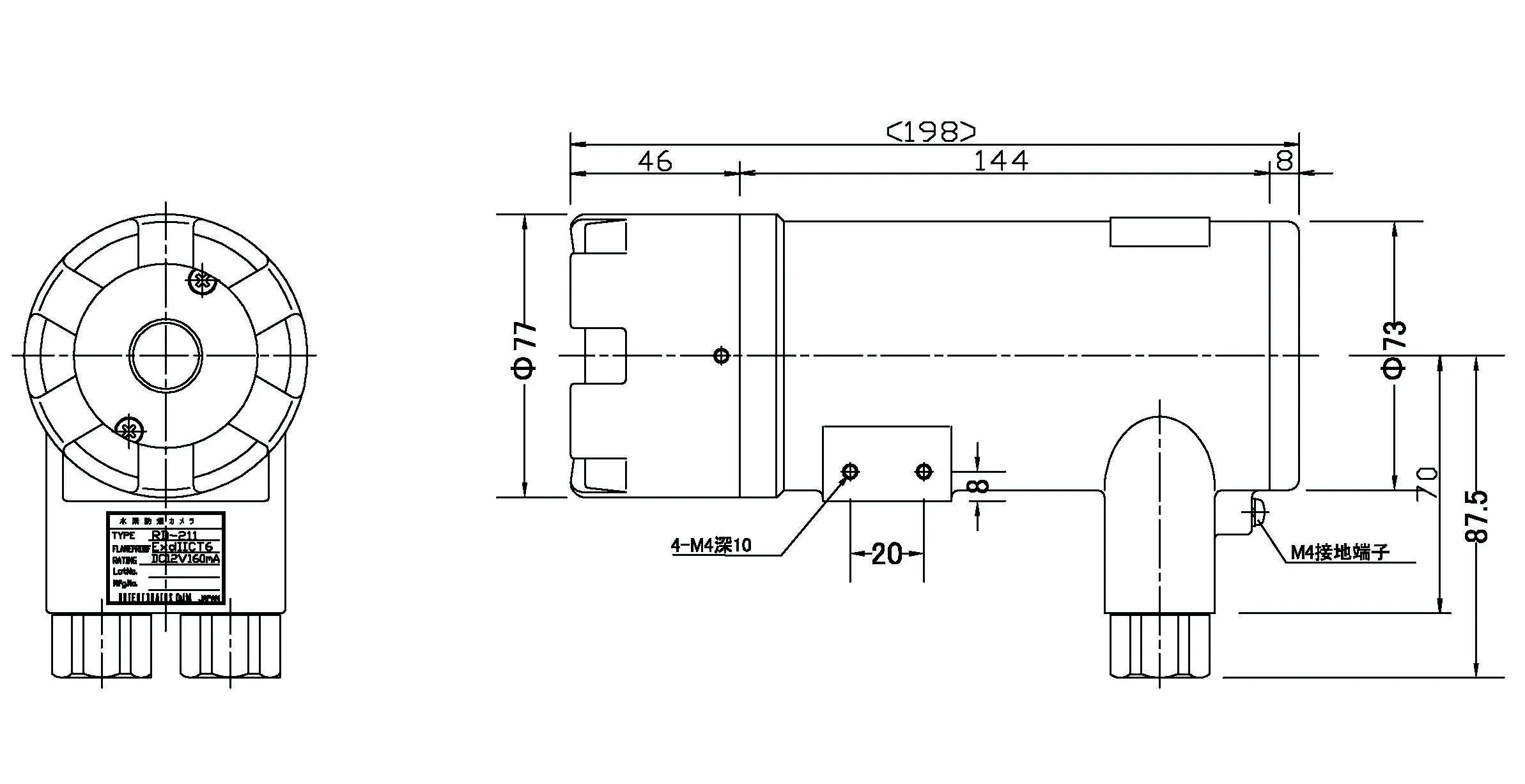

外形図
オプション品
据置型架台
TK-1
フード
TK-2
壁面取付金具
TK-3
（TK-1と組み合わせて使用）
天吊型金具
TK-4
空冷カバー AC-X1
RD-211の防爆ハウジング用空冷ジャケットです。
周囲80℃までの高温環境のほか、防塵にも有効です。
計装エアーは、空冷風量 30L/min、エアー湿度 30℃以下でオイル、水分、ゴミなどが混在していないものが必要です。
クリーンルーム用 RD-211AHD/C
RD-211AHDをクリーンルーム用に加工したモデルです。
本体ハウジングにクリーンルーム設置用バブ加工を施してあります。
専用の雲台とフードも鏡面加工が施されており、埃の付着を容易に確認できます。 クリーンルーム内の引火性溶剤置場などに適しています。
