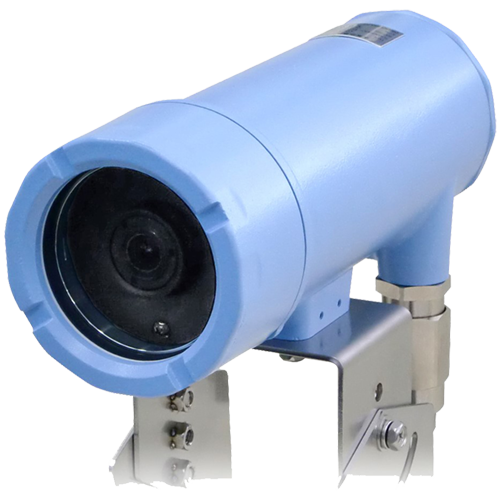

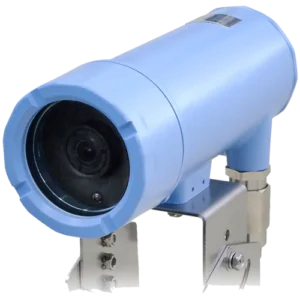

同軸重畳型 耐圧防爆アナログカメラ
XD-700CP-T
耐圧防爆構造：ExdⅡCT6
防塵防水性能：IP65
価格：オープン価格
Zone1
Zone2
製品の特長
同軸重畳型の防爆アナログカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
- 電源重畳方式により，同軸ケーブル1本の接続で映像伝送・カメラ制御・給電が可能
- -10℃ ～ +50℃の幅広い温度環境で使用可能
- カメラへ電源供給を行う「電源重畳ユニット」あり
接続例
機器仕様
| 型式 | XD-700CP-T | |
|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 |
| 塗装 | アクリル系樹脂焼付，マンセル2.5PB7/6 半ツヤ (オプションで色指定，耐塩塗装可) | |
| 防爆性能 | 耐圧防爆構造 ExdⅡCT6 【型式検定合格番号：第TC20324号】 （水素・アセチレン・二硫化炭素を含むすべてのガスに適合，但し０種場所を除く） |
|
| 防塵防水性能 | IP 65 [IEC 60529, JIS C 0920 防噴流形] | |
| 電源 | 給電 | 電源重畳方式（専用同軸重畳ユニットが必要） |
| 消費電力 | 6.9W （最大） | |
| カメラ性能 | 撮像素子 | 1/2.8インチ 2メガピクセル CMOS |
| 最低被写体照度 | 0.015 lux （電子感度８倍時） | |
| レンズ性能 | 種類 | バリフォーカルレンズ |
| 焦点距離 | 2.8 ～ 8mm | |
| 画角 | 水平 100.1° ～ 35.8°， 垂直 72.9° ～ 26.9° | |
| ビデオ性能 | 最大解像度 | AHD2.0：1,920 ×1,080 CVBS：550TV本 |
| 映像出力 | AHD2.0，コンポジットビデオ NTSC | |
| 適合ケーブル （１本）※ |
映像・電源共通 | 同軸ケーブル 5Cタイプ・BNCコネクタ |
| ケーブル径 | Φ6 ～ 8mm （オプションでケーブル径 Φ8 ～ 10mm，Φ10 ～ 12mm に変更可） |
|
| 付属品 | L形BNCコネクタ（5C用），圧着スリーブ，中心コンタクト | |
| 外形寸法 | W 115mm × D 298mm × H 128mm（ケーブルグランドを除く） | |
| 重量 | 約4.6kg | |
| 使用環境 | -10°C ～ +50°C， 80%RH以下，結露・氷結なきこと | |

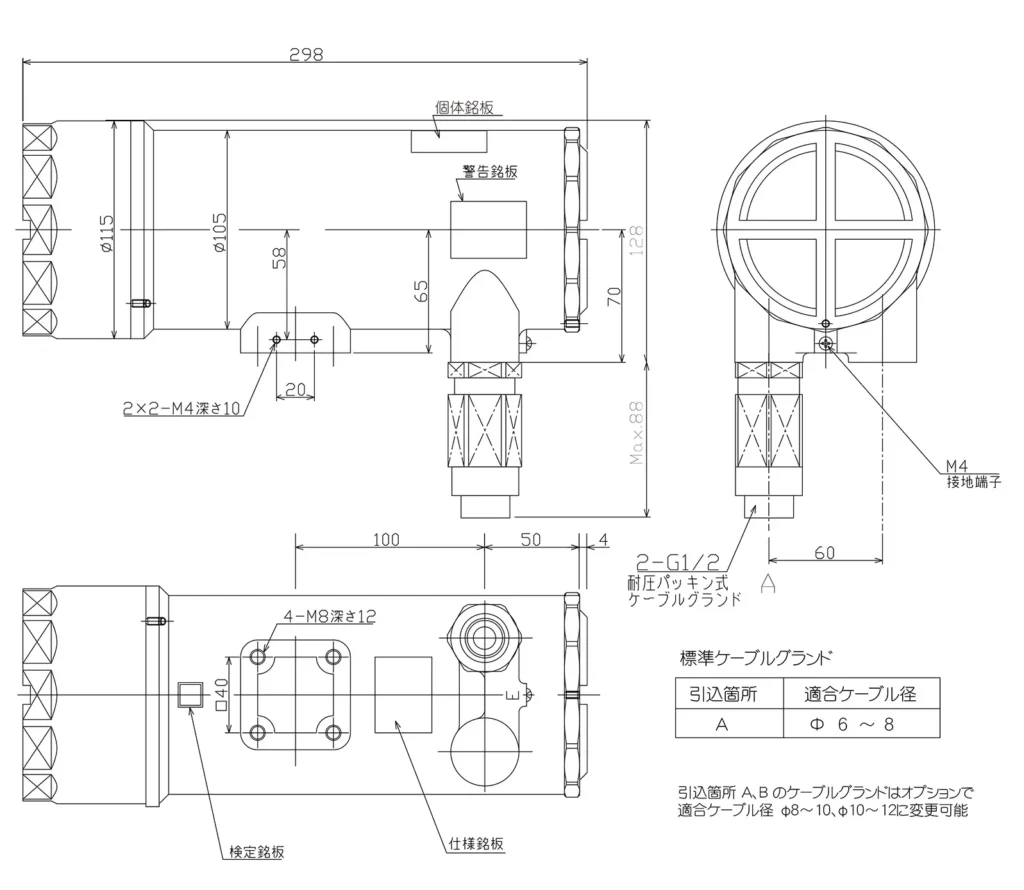

外形図
オプション品
据置架台 TK-5S
フード TK-6S
天吊架台 TK-7
同軸重畳ユニット
