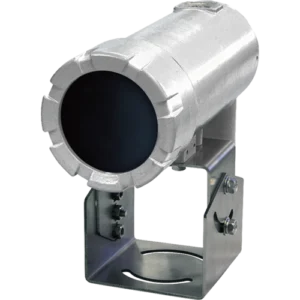

耐圧防爆赤外線サーモカメラ
XIR-1000S5
耐圧防爆構造：ExdⅡCT6
防塵防水性能：IP65
価格：オープン価格
Zone1
Zone2
製品の特長
温度測定に最適な防爆赤外線サーモグラフィーカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
- 高感度の赤外線センサーを搭載し、-40℃ ～ +350℃の広範囲を測定可能
- PoE対応で、LANケーブル１本の接続により映像伝送・カメラ制御・給電が可能
- ネットワークカメラとして、可視カメラなどとの混在環境での使用が容易

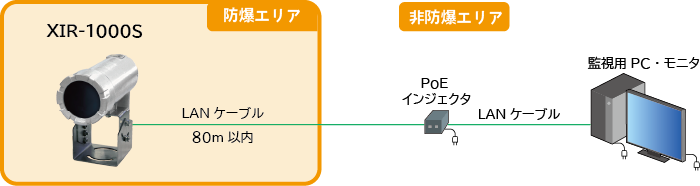

接続例
機器仕様
| 型式 | XIR-1000S5（7mm） | XIR-1000S5（13mm） | |
|---|---|---|---|
| ハウジング | 材質 | 本体：耐食アルミニウム合金鋳物 窓材：ゲルマニウム（ダイヤモンドコーティング、赤外線反射防止皮膜付き） |
|
| 塗装 | シリコン変成樹脂焼付耐熱塗装，シルバー | ||
| 防爆性能 | 耐圧防爆構造 ExdⅡCT6 【型式検定合格番号：第TC19552号】 （水素・アセチレン・二硫化炭素を含むすべてのガスに適合，但し０種場所を除く） |
||
| 防塵防水性能 | IP 65 [IEC 60529:2001, JIS C 0920:2003 防噴流形] | ||
| 電源 | 給電 | PoE Class3 | |
| 消費電力 | 12.95W（最大） | ||
| カメラ性能 | 検出器 | 非冷却マイクロボロメーター | |
| スペクトル波長 | 8～14μm | ||
| 温度分解能 | NETD 40mK [@25℃，F1.0] | ||
| 温度測定範囲 | -40℃ ～ +350℃ | ||
| 温度測定精度 | ±5℃程度（～ 120℃），±15℃（120℃ ～） | ||
| その他 | スポット・ポリゴン温度計測，アラーム出力 | ||
| レンズ性能 | 焦点距離 | 7mm | 13mm |
| 最短撮影距離 | 1.3m | 4.0m | |
| 画角 | 水平55°，垂直41° | 水平28°，垂直20° | |
| ビデオ性能 | 最大解像度 | 384 x 288 | |
| フレームレート | 最大30フレーム/秒 | ||
| 映像出力 | H.265，H.264，Motion JPEG | ||
| ONVIF Profile | ONVIF® Profile G，ONVIF® Profile M，ONVIF® Profile S，ONVIF® Profile T | ||
| 適合ケーブル （１本）※ |
映像・電源共通 | LANケーブル・RJ-45コネクタ（10BASE-T / 100BASE-TX PoE） | |
| ケーブル径 | Φ7 ～ 8mm （オプションでケーブル径 Φ10 ～ 11mm に変更可） |
||
| 外形寸法 | W 115mm × D 270mm × H 137.5mm（ケーブルグランドを除く） | ||
| 重量 | 約4㎏ | ||
| 使用環境 | -10℃～+40℃，45％ ～ 85%RH (結露なきこと) | ||
※ケーブルは付属しません。
※XIR-1000S5の内蔵カメラユニットはAXIS製「Q1961-TE（7mm，13mm）」です。

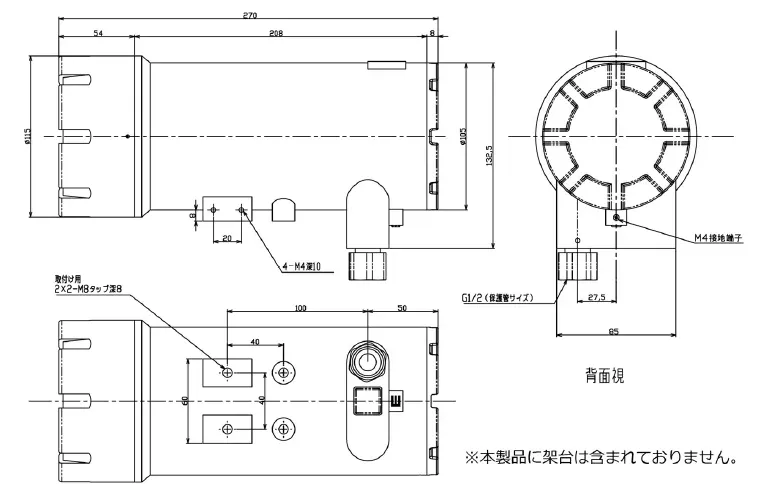

外形図
オプション品
据置型架台
TK-5
フード
TK-6
天吊型架台
TK-7
壁面取付金具
TK-8
（TK-5と組み合わせて使用）
空冷カバー AC-X2s
防爆ネットワークカメラXD-500シリーズ、防爆赤外線サーモカメラXIR-1000シリーズの防爆ハウジングに対応した空冷カバーです。
腐食性ガス雰囲気や塩害からのカメラ保護にもご活用いただけます。
計装エアーはフィルターによってドレン除去されたドライエアー
（30℃以下，30L/min以上、雰囲気温度100℃以下の場合、50L/min以上）が必要となります。
