製品の特長

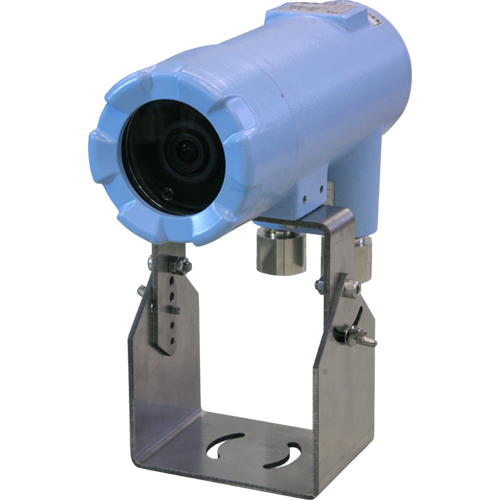

小形・軽量な防爆アナログカメラ

• 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
• 1/3.2インチ 裏面照射型CMOSセンサ搭載の高感度型アナログカメラを採用
• 防爆カメラとしては小型・軽量（約1.5kg）の「手のひら」サイズを実現し、場所を選ばず取付可能
• 駆動部分が全くなく、メンテナンスの手間を抑えて長期間の運用が可能

接続例

機器仕様

型式		RD-211GX
ハウジング	材質	耐食アルミニウム合金鋳物 + 強化ガラス窓材
	塗装	メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可)
防爆性能		耐圧防爆構造 ExdⅡCT6　【型式検定合格番号：第TC17196号】 （水素・アセチレン・二硫化炭素を含むすべてのガスに適合，但し０種場所を除く）
防塵防水性能		IP65　［IEC 60529:2001，JIS C 0920:2003 防噴流形］
電源	給電	DC12V ±10%
	消費電力	0.72W　（最大）
カメラ性能	撮像素子	1/3.2インチ　裏面照射型 CMOS
	最低被写体照度	0.022 lux　［F1.6］
	シャッター速度	1/100,000秒 ～ 1/60秒（自動・固定を選択可能）
	その他	逆光補正，ワイドダイナミックレンジ補正，デジタルノイズリダクション，電子感度補正，霧補正，ミラー反転
レンズ性能	種類	バリフォーカルレンズ
	焦点距離	標準レンズ：2.8 ～ 12mm 望遠レンズ（オプション）※1：6 ～ 22mm
	F値	標準レンズ：F1.6 望遠レンズ（オプション）※１：F1.6
	画角	標準レンズ：水平 85.6° ～ 25.4°， 垂直　62.2° ～ 19.0° 望遠レンズ（オプション）※１：水平 34.9° ～ 13.5°， 垂直　26.2° ～ 10.7°
ビデオ性能	水平解像度	CVBS（NTSC / PAL）：650TV本（画面中央）
	映像出力	コンポジットビデオ　NTSC，1.0Vp-p，75Ω
適合ケーブル （２本）※２	映像	同軸ケーブル 5Cタイプ・BNCコネクタ，Φ7 ～ 8mm
	電源	Φ10 ～ 11mm
付属品		L形BNCコネクタ（5C-FB用），圧着スリーブ，中心コンタクト， コントロールスイッチ
外形寸法		W 77mm × D 198mm × H 108.5mm　（ケーブルグランドを除く）
重量		約1.5kg
使用環境		-10°C ～ +40°C， 80%RH以下， 結露・氷結なきこと

※1 望遠レンズ搭載型の型式は「RD-211GX-Z」です。
※2 ケーブルは付属しません。

外形図

オプション品
