耐圧防爆電動ズームカメラ
防塵防水性能:IP65
価格:オープン価格
Zone1 Zone2

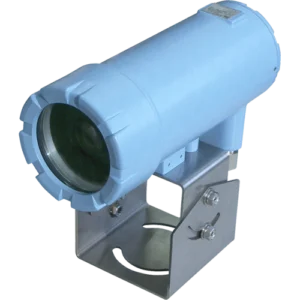

XD-310ZⅢ
耐圧防爆構造:ExdⅡCT6防塵防水性能:IP65
価格:オープン価格
Zone1 Zone2
製品の特長
電動ズーム搭載の防爆アナログカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様(0種場所を除く)
- 光学32倍の高性能ズーム機能搭載、高画質アナログハイビジョン(AHD2.0)に対応
- 同軸重畳(映像&制御信号)によりズーム制御が可能
接続例
操作対応録画機を使用した接続例

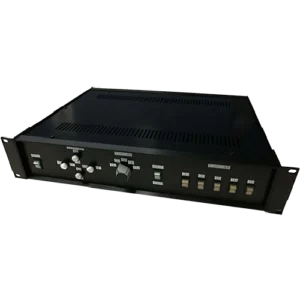

専用コントローラを使用した接続例
機器仕様
型式 | XD-310ZⅢ | |
---|---|---|
ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 |
塗装 | メラミン焼付,マンセル2.5PB7/6 (オプションで色指定,耐塩塗装可) | |
防爆性能 | 耐圧防爆構造 ExdⅡCT6 【型式検定合格番号:第TC17089号】 (水素・アセチレン・二硫化炭素を含むすべてのガスに適合,但し0種場所を除く) |
|
防塵防水性能 | IP65 [IEC 60529:2001, JIS C 0920:2003 防噴流形] | |
電源 | 給電 | DC 12V |
消費電力 | 6W (最大) | |
カメラ性能 | 撮像素子 | 1/2.8インチ 2.38M CMOS |
最低被写体照度 | 0.2 lux [カラー / F1.6], 0.01 lux [白黒/F1.6] | |
レンズ性能 | 種類 | 光学32倍電動ズームレンズ |
焦点距離 | 4.44 ~ 142.6mm | |
F値 | F1.6(広角)~ F4.4(ズーム) | |
画角 | 水平 62.8° ~ 2.23° 垂直 36.8° ~ 1.26° | |
ビデオ性能 | 最大解像度 | 1080p |
映像出力 | AHD2.0,CVBS(NTSC) | |
適合ケーブル (2本)※ |
映像 | 同軸ケーブル 5Cタイプ・BNCコネクタ,Φ7 ~ 8mm |
電源 | Φ10 ~ 11mm | |
カメラ制御 | 同軸重畳(専用録画機兼操作器 使用時) DC電圧制御(専用カメラコントローラ 使用時) |
|
付属品 | L形BNCコネクタ(5C-FB用),圧着スリーブ,中心コンタクト, コントロールスイッチ |
|
外形寸法 | W 115mm x D 270mm x H 137.5mm(ケーブルグランドを除く) | |
重量 | 約3.4kg | |
使用環境 | -10°C~+40°C、85%RH以下、結露・氷結なきこと |
※ ケーブルは付属しません。

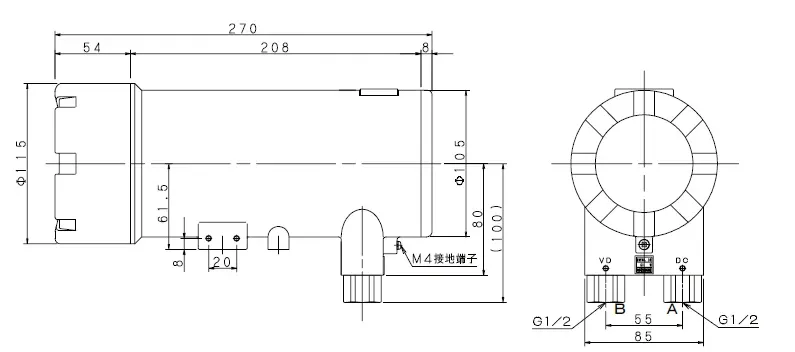

外形図
オプション品
壁面取付金具 TK-8
(TK-5と組み合わせて使用)
