製品の特長

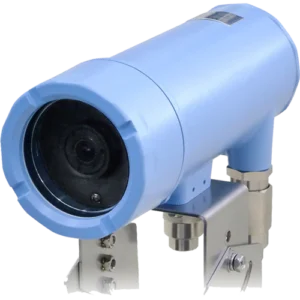

高温環境に対応した防爆アナログカメラ

• 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
• －10℃～＋60℃の厳しい高温環境でも使用可能な防爆アナログカメラ
• 高感度センサーを搭載し、低照度環境にも対応
• 駆動部分が全くなく、メンテナンスの手間を抑えて長期間の運用が可能

接続例

機器仕様

型式		XD-700EX
ハウジング	材質	耐食アルミニウム合金鋳物 + 強化ガラス窓材
	塗装	メラミン焼付，マンセル2.5PB7/6 半ツヤ (オプションで色指定，耐塩塗装可)
防爆性能		耐圧防爆構造 ExdⅡCT6　【型式検定合格番号：第TC20324号】 （水素・アセチレン・二硫化炭素を含むすべてのガスに適合，但し０種場所を除く）
防塵防水性能		IP 65 [IEC 60529]  JIS0920 防噴流形
電源	給電	DC 12V (±10％)
	消費電力	3.2W（最大）
カメラ性能	撮像素子	1/3インチ 1.3メガピクセル CMOS
	最低被写体照度	0.07lux（電子感度８倍時 0.008lux）
	シャッター速度	1/120,000 ～ 1/60秒
レンズ性能	種類	2.8 ～ 8mmバリフォーカルレンズ（マニュアルアイリス）
	画角	水平　100.1° ～35.8°，垂直　72.9° ～26.9°
ビデオ性能	最大解像度	550ＴＶ本以上
	映像出力	コンポジットビデオ　NTSC
適合ケーブル （２本）※	映像ケーブル	同軸ケーブル 5Cタイプ・BNCコネクタ，Φ6 ～ 8mm
	電源ケーブル	Φ10 ～ 12mm
付属品		L形BNCコネクタ（5C用），圧着スリーブ，中心コンタクト
外形寸法		W 115mm × D 298mm × H 128mm（ケーブルグランドを除く）
重量		約4.4kg
使用環境		-10℃～+60℃ ，80%RH以下，　結露・氷結なきこと

※ ケーブルは付属しません。高温環境で使用する場合、入線ケーブルは75℃に耐えるケーブルを使用してください。

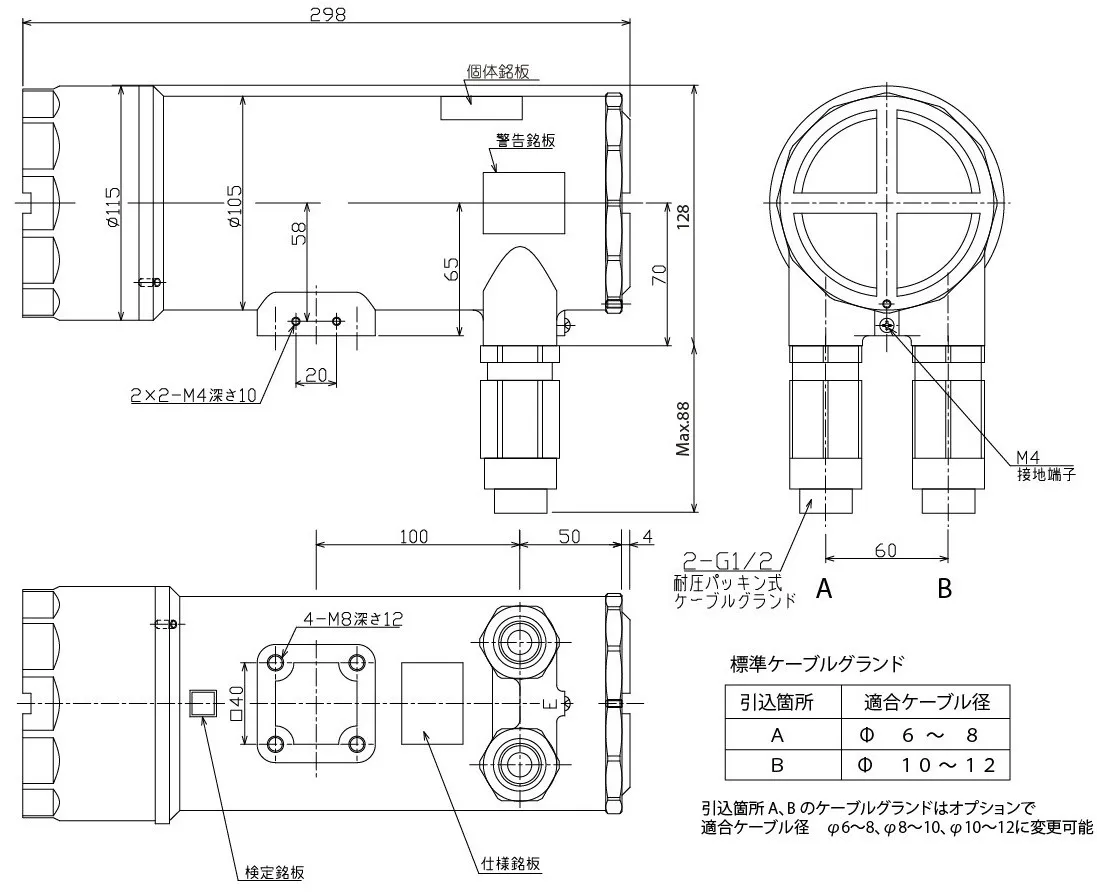

外形図

オプション品
