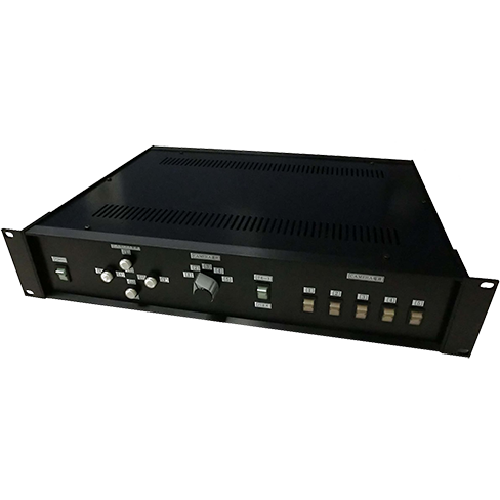

製品の特長

• XD-310ZⅢのズーム制御を行うコントローラ
• DC電源を備え、カメラ電源としても使用可能
• スイッチ切り替えにより最大５台のカメラを制御可能
• 接点制御により、外部入力にてカメラ制御可能

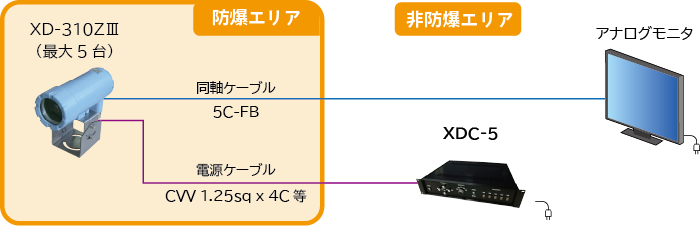

接続例

機器仕様

型式		XDC-5
制御対象カメラ		防爆電動ズームカメラ XD-310ZⅢ（オリエントブレイン製）
制御台数		5台
制御項目		ズーム、フォーカス
制御方式		DC電圧制御（DC±12V）
外部入力		有電圧接点（DC12V，最大50mAまで）
電源	入力	AC100V（AC85 ～ 264V）
	消費電力	120W（最大）（カメラへの給電を含む）
	出力	DC12V × 5出力　5出力合計で最大95Wまで
外形寸法		W 482mm x D 330mm x H 88mm
重量		約8㎏
使用環境		-10℃ ～ +50℃， 30 ～ 85%RH以下，結露・氷結なきこと

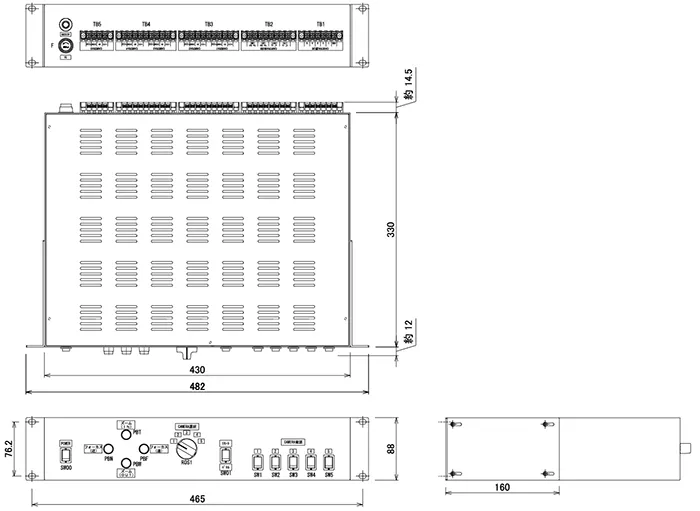

外形図
