耐圧防爆360°魚眼ネットワークカメラ
容器による粉じん防爆構造：ExtbⅢCT60℃ Db
防塵防水性能：IP66
価格：オープン価格
Zone1 Zone2 Zone21 Zone22
RCS-360Aシリーズ
耐圧防爆構造：ExdⅡCT6Gb容器による粉じん防爆構造：ExtbⅢCT60℃ Db
防塵防水性能：IP66
価格：オープン価格
Zone1 Zone2 Zone21 Zone22
製品の特長

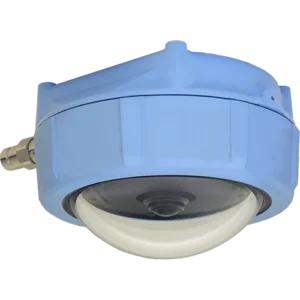

360°魚眼レンズ搭載の小型防爆IPドームカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
- 防爆エリア（Zone1，2，21，22）で使用可能な、耐圧防爆構造および容器による粉じん防爆構造
- 高解像度の360°魚眼レンズ搭載
- LANケーブル1本でデータ通信、電力供給可能
- 100m以上の長距離通信に対応した，同軸LANコンバータ内蔵モデルあり
RCS-360Aの撮影イメージ例
接続例
シリーズ比較表
| RCS-360A1L/A1 | RCS-360A2L/A2 | ||
| 内蔵カメラ | AXIS M4308-PLE | AXIS M4328-P | |
| 消費電力 | 同軸変換なし | PoE+ (Class4) 15.5W | PoE (Class3) 5.1W |
| 同軸変換あり | 20.5W | 10.1W | |
| 使用温度範囲 | -20℃～+50℃ | 0℃～+40℃ | |
機器仕様
RCS-360A1L/A1
| 型式 | RCS-360A1L | RCS-360A1（同軸LANコンバータ内蔵） | |
|---|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 | |
| 塗装 | メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可) | ||
| 防爆性能 | 耐圧防爆構造 ExdbⅡCT6 Gb【型式検定合格番号：第TC22999X】 （水素・アセチレン・二硫化炭素を含む全ての爆発性ガスに適合，但し０種場所を除く） 容器による粉じん防爆構造 ExtbⅢCT60℃ Db【型式検定合格番号：第TC22997】 |
||
| 防塵防水性能 | IP66 | ||
| 電源 | 給電 | PoE+［IEEE802.3at Type2 Class4］ （オプションでサージプロテクション内蔵可） | |
| 消費電力 | 15.5W | 20.5W | |
| カメラ性能 | 撮像素子 | 1/1.7インチ プログレッシブスキャンCMOS | |
| 最低被写体照度 | 0.19 lux［カラー］，0.04 lux［白黒］ | ||
| シャッター速度 | 1/22,000秒 ～ 1秒 | ||
| パン・チルト・ズーム | デジタルPTZ | ||
| レンズ性能 | 種類 | 固定レンズ（固定フォーカス，固定アイリス） | |
| 焦点距離 | 1.3mm | ||
| F値 | F2.4 | ||
| 画角 | 水平：183º， 垂直：183º | ||
| ビデオ性能 | 最大解像度 | 2,880 × 2,880［オーバービュー］，3,840 × 2,160［パノラマ］等 | |
| フレームレート | 30フレーム/秒 ［オーバービュー，電源周波数60Hz時］ | ||
| 圧縮形式 | H.264，H.265，MotionJPEG | ||
| ONVIF Profile | ONVIF® Profile G，ONVIF® Profile M，ONVIF® Profile S，ONVIF® Profile T | ||
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX） RJ-45コネクタ |
同軸ケーブル 7Cタイプ推奨（5Cも可） BNCコネクタ |
| ケーブル径 | Φ7 ～ 8mm（標準），Φ6 ～ 7mm，Φ8 ～ 9mm，Φ9 ～ 10mm，Φ10 ～ 11mm，Φ10 ～ 12mm（要選択） | ||
| 付属品 | – | 受信側同軸LANコンバータ（非防爆屋内用） | |
| 外形寸法 | W 279mm，D 270mm，H 178mm （ケーブルグランドを除く） | ||
| 重量 | 約9Kg | ||
| 使用環境 | -20ºC ～ +50ºC， 45% ～ 80%RH， 結露・氷結なきこと | ||
※ケーブルは付属しません。
※RCS-360A1L / A1の内蔵カメラユニットはAXIS製「M4308-PLE」です。LED照明，マイクは使用できません。
RCS-360A2L/A2
| 型式 | RCS-360A2L | RCS-360A2（同軸LANコンバータ内蔵） | |
|---|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 | |
| 塗装 | メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可) | ||
| 防爆性能 | 耐圧防爆構造 ExdbⅡCT6 Gb【型式検定合格番号：第TC22999X】 （水素・アセチレン・二硫化炭素を含む全ての爆発性ガスに適合，但し０種場所を除く） 容器による粉じん防爆構造 ExtbⅢcT60 Db【型式検定合格番号：第TC22997】 |
||
| 防塵防水性能 | IP66 | ||
| 電源 | 給電 | PoE Class3 （オプションでサージプロテクション内蔵可） | |
| 消費電力 | 5.1W | 10.1W | |
| カメラ性能 | 撮像素子 | 1/2.3インチ プログレッシブスキャンCMOS | |
| 最低被写体照度 | 0.19 lux［カラー］，0.04 lux［白黒］ | ||
| シャッター速度 | 1/8,100秒 ～ 1/2秒 | ||
| パン・チルト・ズーム | デジタルPTZ | ||
| レンズ性能 | 種類 | 固定レンズ（固定フォーカス，固定アイリス） | |
| 焦点距離 | 1.2mm | ||
| F値 | F2.2 | ||
| 画角 | 水平：182º， 垂直：182º | ||
| ビデオ性能 | 最大解像度 | 2,992 × 2,992（オーバービュー），3,840 × 2,160（パノラマ）等 | |
| フレームレート | 30フレーム/秒 ［オーバービュー，電源周波数60Hz時］ | ||
| 圧縮形式 | H.264，H.265，MotionJPEG | ||
| ONVIF Profile | ONVIF® Profile G，ONVIF® Profile M，ONVIF® Profile S，ONVIF® Profile T | ||
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX） RJ-45コネクタ |
同軸ケーブル 7Cタイプ推奨（5Cも可） BNCコネクタ |
| ケーブル径 | Φ7 ～ 8mm（標準），Φ6 ～ 7mm，Φ8 ～ 9mm，Φ9 ～ 10mm，Φ10 ～ 11mm，Φ10 ～ 12mm（要選択） | ||
| 付属品 | – | 受信側同軸LANコンバータ（非防爆屋内用） | |
| 外形寸法 | W 279mm，D 270mm，H 178mm （ケーブルグランドを除く） | ||
| 重量 | 約9Kg | ||
| 使用環境 | 0ºC ～ +40ºC， 45% ～ 80%RH， 結露・氷結なきこと | ||
※ケーブルは付属しません。
※ RCS-360A2L / A2の内蔵カメラユニットはAXIS製「M4328-P」です。

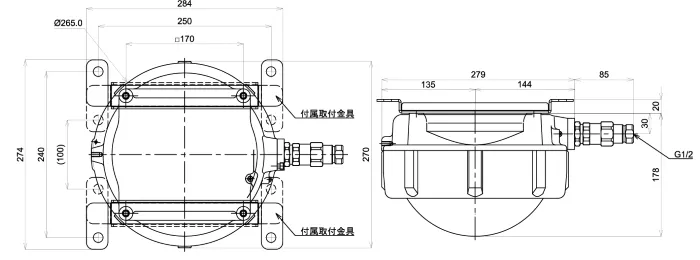

外形図
付属取付金具
