耐圧防爆PTZネットワークカメラ
容器による粉じん防爆構造：ExtbⅢCT60℃ Db
防塵防水性能：IP66
価格：オープン価格
Zone1 Zone2 Zone21 Zone22

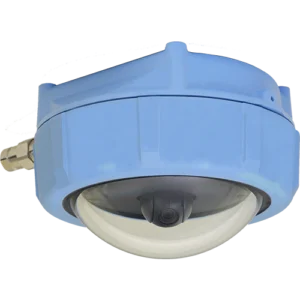

RCS-360Ｂシリーズ
耐圧防爆構造：ExdⅡCT6Gb容器による粉じん防爆構造：ExtbⅢCT60℃ Db
防塵防水性能：IP66
価格：オープン価格
Zone1 Zone2 Zone21 Zone22
製品の特長
PTZ機能を搭載した小型防爆IPドームカメラ
- 水素・アセチレン・二硫化炭素等すべての爆発性ガスに対応した耐圧防爆仕様（０種場所を除く）
- 粉じん危険場所（Zone1，2，21，22）で使用可能な、容器による粉じん防爆構造
- PTZ機能を搭載した高解像度カメラを内蔵
- LANケーブル1本でデータ通信、電力供給可能
- 100m以上の長距離通信に対応した，同軸LANコンバータ内蔵モデルあり
接続例
シリーズ比較表
| RCS-360B1L/B1 | RCS-360B2L/B2 | ||
| 内蔵カメラ | AXIS M5075-G | Canon VB-S32D | |
| 消費電力 | 同軸変換なし | PoE (Class3) 9.5W | PoE (Class3) 6.7W |
| 同軸変換あり | 14.5W | 11.7W | |
| 使用温度範囲 | 0ºC ～ +45ºC | -10ºC ～ +45ºC | |
機器仕様
RCS-360B1L/B1
| 型式 | RCS-360B1L | RCS-360B1（同軸LANコンバータ内蔵） | |
|---|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 | |
| 塗装 | メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可) | ||
| 防爆性能 | 耐圧防爆構造 ExdbⅡCT6 Gb【型式検定合格番号：第TC22999X】 （水素・アセチレン・二硫化炭素を含む全ての爆発性ガスに適合，但し０種場所を除く） 容器による粉じん防爆構造 ExtbⅢCT60℃ Db【型式検定合格番号：第TC22997】 |
||
| 防塵防水性能 | IP66 | ||
| 電源 | 給電 | PoE Class3 （オプションでサージプロテクション内蔵可） | |
| 消費電力 | 9.5W | 14.5W | |
| カメラ性能 | 撮像素子 | 1/2.8インチ プログレッシブスキャンRGB CMOS | |
| 最低被写体照度 | 0.1 lux［カラー］ | ||
| シャッター速度 | 1/17,000秒 ～ 2秒 | ||
| パン・チルト・ズーム | パン：+/-179° 100°/秒，チルト：90° 100°/秒， ズーム：光学5倍，デジタル12倍 |
||
| レンズ性能 | 種類 | 電動ズームレンズ（オートフォーカス機能付） | |
| 焦点距離 | 2.2mm ～ 11.0mm | ||
| F値 | F1.4 ～ 2.5 | ||
| 画角 | 水平：14º ～ 71°， 垂直：8º ～ 40° | ||
| ビデオ性能 | 最大解像度 | 1,920 × 1,080（約2メガピクセル） | |
| フレームレート | 50フレーム/秒 ［電源周波数50Hz］，60フレーム/秒 ［電源周波数60Hz］ | ||
| 圧縮形式 | H.264，H.265，MotionJPEG | ||
| ONVIF Profile | ONVIF® Profile G，ONVIF® Profile M，ONVIF® Profile S，ONVIF® Profile T | ||
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX） RJ-45コネクタ |
同軸ケーブル 7Cタイプ推奨（5Cも可） BNCコネクタ |
| ケーブル径 | Φ7 ～ 8mm（標準），Φ6 ～ 7mm，Φ8 ～ 9mm，Φ9 ～ 10mm，Φ10 ～ 11mm，Φ10 ～ 12mm（要選択） | ||
| 付属品 | – | 受信側同軸LANコンバータ（非防爆屋内用） | |
| 外形寸法 | W 279mm，D 270mm，H 178mm （ケーブルグランドを除く） | ||
| 重量 | 約9Kg | ||
| 使用環境 | 0ºC ～ +45ºC， 45% ～ 80%RH， 結露・氷結なきこと | ||
※ケーブルは付属しません。
※RCS-360B1L / B1の内蔵カメラユニットはAXIS製「M5075-G」です。マイクは使用できません。
RCS-360B2L/B2
| 型式 | RCS-360B2L | RCS-360B2（同軸LANコンバータ内蔵） | |
|---|---|---|---|
| ハウジング | 材質 | 耐食アルミニウム合金鋳物 + 強化ガラス窓材 | |
| 塗装 | メラミン焼付，マンセル2.5PB7/6 (オプションで色指定，耐塩塗装可) | ||
| 防爆性能 | 耐圧防爆構造 ExdbⅡCT6 Gb【型式検定合格番号：第TC22999X】 （水素・アセチレン・二硫化炭素を含む全ての爆発性ガスに適合，但し０種場所を除く） 容器による粉じん防爆構造 ExtbⅢcT60 Db【型式検定合格番号：第TC22997】 |
||
| 防塵防水性能 | IP66 | ||
| 電源 | 給電 | PoE Class3 （オプションでサージプロテクション内蔵可） | |
| 消費電力 | 6.7W | 11.7W | |
| カメラ性能 | 撮像素子 | 1/2.8型 CMOS プログレッシブ方式 | |
| 最低被写体照度 | 0.15 lux［カラー］，0.10 lux［白黒］ | ||
| シャッター速度 | 1/8,000秒 ～ 1/25秒 | ||
| パン・チルト・ズーム | パン：350° 120°/秒，チルト：90° 120°/秒， ズーム：光学3.5倍，デジタル4倍 |
||
| レンズ性能 | 種類 | 電動ズームレンズ（オートフォーカス機能付） | |
| 焦点距離 | 2.55mm ～ 7.88mm | ||
| F値 | F1.4 ～ 2.6 | ||
| 画角 | 水平：79º ～ 20.9°， 垂直：41º ～ 11.7° | ||
| ビデオ性能 | 最大解像度 | 1,920 × 1,080（約2メガピクセル） | |
| フレームレート | 25フレーム/秒 ［電源周波数50Hz］，30フレーム/秒 ［電源周波数60Hz］ | ||
| 圧縮形式 | H.264，H.265，MotionJPEG | ||
| ONVIF Profile | ONVIF® Profile G，ONVIF® Profile S，ONVIF® Profile T | ||
| 適合ケーブル （1本） |
映像・電源共通 | LANケーブル（10BASE-T / 100Base-TX） RJ-45コネクタ |
同軸ケーブル 7Cタイプ推奨（5Cも可） BNCコネクタ |
| ケーブル径 | Φ7 ～ 8mm（標準），Φ6 ～ 7mm，Φ8 ～ 9mm，Φ9 ～ 10mm，Φ10 ～ 11mm，Φ10 ～ 12mm（要選択） | ||
| 付属品 | – | 受信側同軸LANコンバータ（非防爆屋内用） | |
| 外形寸法 | W 279mm，D 270mm，H 178mm （ケーブルグランドを除く） | ||
| 重量 | 約9Kg | ||
| 使用環境 | -10ºC ～ +45ºC， 45% ～ 80%RH， 結露・氷結なきこと | ||
※ケーブルは付属しません。
※ RCS-360B2L / B2の内蔵カメラユニットはCanon製「VB-S32D」です。
外形図

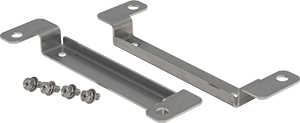

付属取付金具
オプション品
